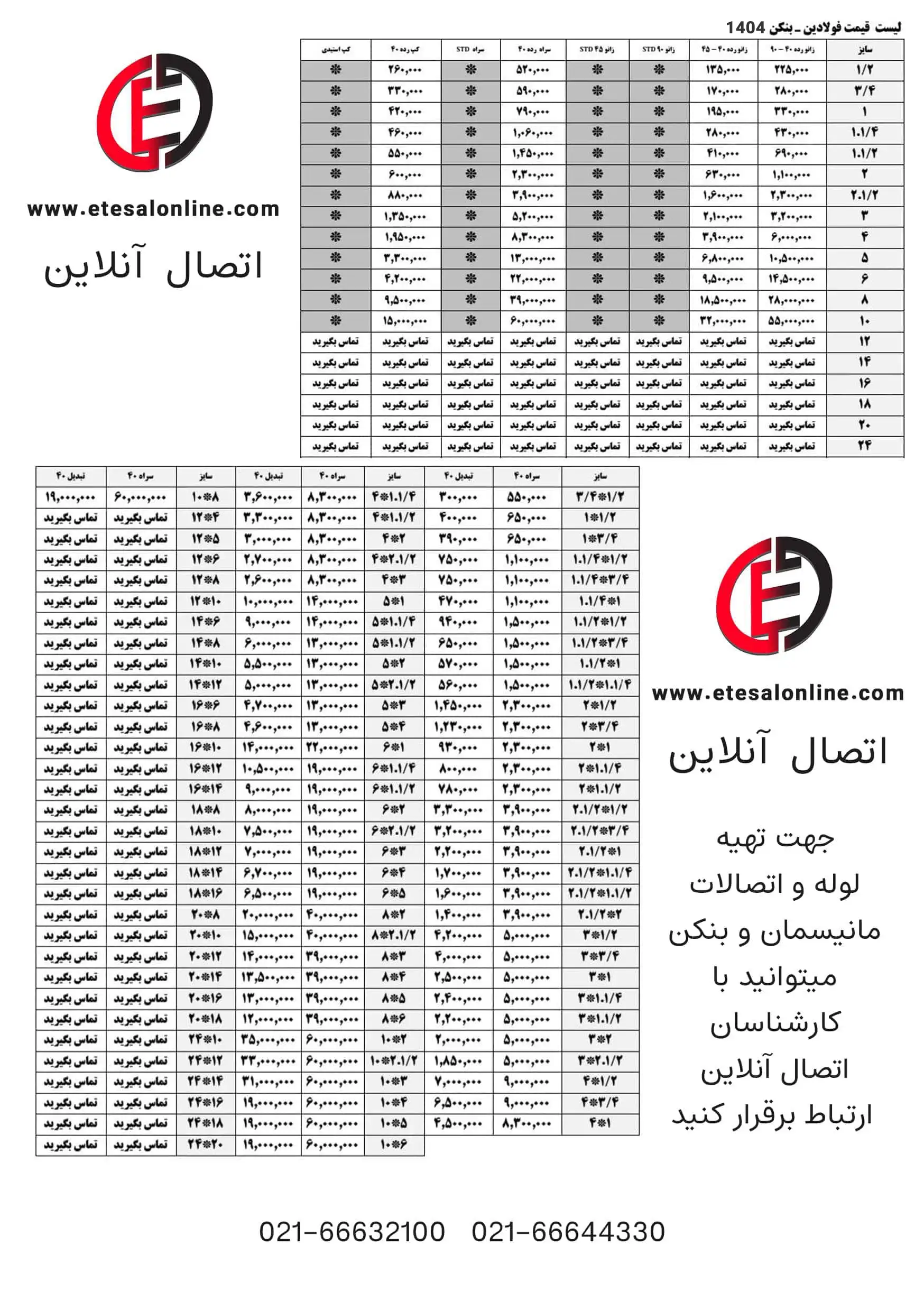

لیست قیمت اتصالات مانیسمان 1403
اتصالات مانیسمان
اتصالات فلزی به انواع مختلفی تقسیم میشوند و به منظور اتصال لولههای فلزی، تغییر اندازه یا مسیر لولهها مورد استفاده قرار میگیرند. یکی از این نوع اتصالات، اتصالات بدون درز یا همان اتصالات مانیسمان هستند. این نوع اتصالات که از فولاد ساخته میگردند، هیچگونه جای جوشی ندارند و کاملاً یکدست و یکپارچه هستند. به دلیل اینکه باید اتصال و لوله از یک جنس و نوع باشند، از اتصالات مانیسمان برای متصل کردن لوله مانیسمان استفاده می کنند. فرآیند ساخت این اتصالات نسبت به نمونههای درزدار پیچیدهتر و پرهزینهتر است، به همین دلیل بیشتر در پروژههایی که حساسیت بالایی دارند به کار میروند. در این متن، به بررسی کاربردها، انواع، مشخصات فنی و سایر اطلاعات مربوط به اتصالات بدون درز پرداخته میگردد.
اتصالات مانیسمان چیست؟
اتصالات مانیسمان نوعی اتصال بدون درز میباشد که با موادی مانند فولاد، استیل کربن و استنلس استیل ساخته میشود. این اتصالات یکی از انواع اتصالات جوشی به شمار میآیند و در ساخت آنها از شمشهای فولادی توپر به جای ورقهای فلزی استفاده میگردد. به دلیل نبودن درز، این اتصالات قادر به تحمل فشار و دماهای بالا هستند و مقاومت بالاتری دارند. از اتصالات مانیسمان برای متصل کردن لولههای بدون درز استفاده میگردد.
روش تولید اتصالات مانیسمان
برای تولید اتصالات مانیسمان به جای استفاده از ورقهای فلزی، از شمشهای فولادی استفاده میگردد. در این روش، شمش فولادی تحت حرارت بالا قرار گرفته و پس از عبور از مراحل مختلف، به شکل نهایی خود میرسد. این روش تولید به دلیل پیچیدگیهایی که دارد، هزینه بیشتری نسبت به اتصالات درزدار به دنبال دارد.
مشخصات فنی اتصالات بدون درز مانیسمان
اتصالات بدون درز که به Seamless یا سیم لس نیز شناخته میشوند، در سایزهای مختلف تولید و به بازار عرضه میگردند. ضخامت این اتصالات با ردهبندی مشخص میشود و معمولاً در ردههای 40، 80، 160، SGP و STD موجود هستند. هر رده ضخامت (Schedule) برای لولههایی با همان رده و اندازه نامی (NPS) مورد استفاده قرار میگیرد. انواع مختلفی از این اتصالات مانند زانو، سه راهی، سردنده، بوشن، گپ و تبدیل در بازار موجود است که با فلزات مختلف از جمله فولاد و استیل تولید میگردند. برای افزایش دوام و مقاومت برخی از این اتصالات، از پوشش گالوانیزه استفاده میشود که طول عمر آنها را تا 50 سال افزایش میدهد.
مزایای اتصالات بدون درز مانیسمان
از جمله مزایای این نوع اتصالات میتوان به موارد زیر اشاره کرد:
- مقاومت بسیار خوب در برابر خوردگی و زنگ زدگی
- وزن کمتر نسبت به اتصالات درزدار
- توانایی مقاومت در برابر بخار داغ و ذوب شدن در دماهای بالا
- استحکام مکانیکی بالاتر نسبت به اتصالات درزدار
- توانایی تحمل فشارهای بالاتر
- مقاومت حرارتی بالا، بهویژه در ضخامتهای بیشتر
ویژگیهای اتصالات مانیسمان
اتصالات مانیسمان به دلیل نبودن درز در سطح آنها دارای مزایای خاصی هستند که آنها را برای پروژههای خاص به گزینهای مناسب تبدیل میکند. در ادامه به معرفی این مزایا و همچنین معایب احتمالی آنها پرداخته میگردد.
معایب اتصالات بدون درز مانیسمان
در کنار مزایا، این اتصالات دارای برخی معایب نیز هستند که از جمله آنها میتوان به موارد زیر اشاره کرد:
- هزینه بیشتر نسبت به اتصالات درزدار
- محدودیت در ساخت برای سایزهای بالاتر از 26 اینچ
- در صورت بروز نقص، به دلیل پیچیدگی ساختار، معمولاً تعویض آنها نسبت به تعمیر الویت دارد.
استانداردهای تولید اتصالات مانیسمان بدون درز
اتصالات مانیسمان بدون درز طبق استاندارد ASME ساخته میشوند. ابعاد این اتصالات بر اساس استاندارد ASME B16.9 تعیین میگردد و مواد اولیه مورد استفاده در ساخت آنها نیز باید طبق استانداردهای ASTM A234 WPB یا ASTM A105 تولید شوند.
انواع اتصالات مانیسمان
اتصالات مانیسمان به انواع مختلفی تقسیم میگردند که هر کدام کاربردهای خاص خود را دارند:
-
زانوی مانیسمان
برای تغییر جهت مسیر لولهها از زانوی مانیسمان استفاده میشود که در دو زاویه 45 و 90 درجه موجود است. زانوهای مانیسمان بر حسب فضای موجود به دو نوع شعاع کوتاه و شعاع بلند تقسیم میشوند.
-
سه راهی مانیسمان
برای گرفتن انشعاب و تغییر اندازه مسیر اصلی لوله، از سه راهی مانیسمان استفاده میگردد. سه راهیهای مساوی برای گرفتن انشعاب و سه راهیهای تبدیلی برای تغییر اندازه لولهها استفاده میشوند.
-
تبدیل مانیسمان
تبدیل مانیسمان برای تغییر سایز لولهها در مسیر لولهکشی مورد استفاده قرار میگیرد. این قطعات در دو نوع تبدیل صاف و تبدیل کج تولید میشوند.
-
کپ مانیسمان
برای مسدود کردن انتهای لولهها در مسیرهای لولهکشی از کپ مانیسمان استفاده میشود.
-
بوشن مانیسمان
بوشن مانیسمان به منظور اتصال خطوط دندهای به خطوط جوشی مورد استفاده قرار میگیرد. این قطعات به صورت توپیچ رزوه میشوند.
-
سردنده مانیسمان
سردنده مانیسمان نیز برای اتصال خطوط دندهای به خطوط جوشی به کار میرود، با این تفاوت که از رو رزوه میشود و برای اتصالات شیرآلات برنجی مورد استفاده قرار میگیرد.
کاربرد های اتصالات مانیسمان چیست ؟
اتصالات مانیسمان بدون درز به دلیل عدم وجود درز جوش و مقاومت بالایی که دارند، در محیطهای صنعتی که نیاز به تحمل فشار و دمای زیاد است، به کار میروند. این نوع اتصالات به دلیل ساختار یکنواختی که دارند، از لحاظ مکانیکی و هیدرولیکی بسیار مقاومتر از اتصالات درزدار معمولی هستند. برخی از کاربردهای رایج این اتصالات شامل موارد زیر است:
- پلها و سازههای دریایی
- سیستمهای بخار و آب گرم
- سیستمهای اطفای حریق
- تاسیسات مرکزی ساختمانهای بلند
- انتقال آب در موتورخانهها
- صنایع برق و الکترونیک
- صنعت نفت و گاز
- صنایع شیمیایی و داروسازی
در ایران، برخی شرکتها مانند ایران اتصال و امین از تولیدکنندگان مطرح این اتصالات هستند. همچنین برند بنکن (BENKAN) به عنوان یکی از برترین برندهای خارجی در این حوزه شناخته میگردد که اتصالات خود را در سایزهای مختلف ارائه میدهد. این اتصالات با سر beveled یا plain موجود هستند و بسته به نیاز پروژهها مورد استفاده قرار میگیرند.
اتصالات مانیسمان بنکن
بنکن (Benkan) یک شرکت معتبر ژاپنی است که در زمینه تولید اتصالات فولادی با کیفیت بالا فعالیت دارد. این شرکت به دلیل تولید اتصالات بدون درز یا مانیسمان که از مواد با کیفیت و با استفاده از تکنولوژیهای پیشرفته تولید میشوند، شهرت جهانی یافته است. محصولات بنکن عمدتاً در صنایع سنگین مانند نفت و گاز، پتروشیمی، نیروگاهها و همچنین در سیستمهای لولهکشی صنعتی به کار میروند.
یکی از دلایل محبوبیت اتصالات بنکن، رعایت دقیق استانداردهای بینالمللی در تولید محصولات است. این اتصالات به دلیل فرآیند تولید پیشرفته و استفاده از مواد اولیه مرغوب، دارای دوام بالا، مقاومت در برابر فشار و دما، و همچنین مقاومت عالی در برابر خوردگی هستند. به همین دلیل در پروژههای حساس که نیاز به اتصالات قابل اطمینان و با طول عمر بالا دارند، از محصولات بنکن استفاده میشود.
بنکن طیف گستردهای از اتصالات مانند زانوییها، سهراهیها، و اتصالات کاهنده را در اندازهها و ضخامتهای مختلف ارائه میدهد. این محصولات با استانداردهای معتبر مانند ANSI، ASME و API سازگار هستند و به دلیل کیفیت بالای تولید، در سراسر جهان مورد تقاضا قرار میگیرند.
اتصالات مانیسمان بنکن به طور گستردهای در صنایع نفت، گاز، پتروشیمی و نیروگاهی استفاده میشوند. این اتصالات میتوانند دماها و فشارهای مختلف را تحمل کنند و به همین دلیل انتخاب ایدهآلی برای سیستمهایی هستند که نیاز به عملکرد پایدار و ایمن در شرایط سخت دارند. همچنین، طراحی بدون درز این اتصالات از نقاط ضعف احتمالی که ممکن است در اتصالات جوشی وجود داشته باشد، جلوگیری میکند و همین ویژگی باعث افزایش عمر مفید و کاهش هزینههای نگهداری در طول زمان میشود.
در انتخاب و خرید اتصالات مانیسمان بنکن باید به استانداردهای بینالمللی مانند ANSI، API و DIN توجه داشت. این اتصالات در اندازهها و ضخامتهای مختلفی تولید میشوند تا بتوانند نیازهای متنوع پروژههای صنعتی را پاسخ دهند.
اتصالات مانیسمان رده 40
اتصالات مانیسمان رده 40 برای تأمین نیازهای خطوط لولهکشی، از اتصالات متنوعی بهره میبرد که برای کارهایی مثل تغییر جهت مسیر، ایجاد انشعاب، تغییر سایز لوله و مسدود کردن استفاده میگردد. اتصالات بنکن از آلیاژ کربن استیل ساخته شده و فرآیند تولید آنها به صورت یکپارچه و بدون درز انجام میشود.
اتصالات تولیدی بنکن در سه نوع ساکت ولد، رزوهای و جوشی عرضه میشوند. در روش نصب جوشی، اتصالات مانیسمان بنکن نیاز به یک فرآیند جوشکاری دقیق و استاندارد دارند. این اتصالات در بسیاری از پروژهها، به ویژه در سیستمهای انتقال آب موتورخانه و برخی پروژههای پتروشیمی مانند انتقال نفت و گاز، به کار میگیرند.
برای کاربریهای فشار بالا، اتصالات رده بالاتر بنکن مناسب هستند، اما اتصالات جوشی مانیسمان رده 40 به دلیل ضخامت متوسط، بیشتر برای مصارف عمومی و کاربردهای استاندارد مورد استفاده قرار میگیرند. جهت خرید این محصولات، میتوانید با کارشناسان فروش مجموعه پایپ نیک در تماس باشید.به دلیل نداشتن شکاف و مقاومت بالاتر نسبت به اتصالات درزدار، اتصالات بدون درز جوشی در صنایعی که نیاز به تحمل فشار و دمای بالا دارند، به کار میروند.
محصولات جانبی اتصالات بدون درز
برای نصب و استفاده از اتصالات بدون درز مانیسمان، تجهیزات جانبی مانند لولههای فلزی، بستها، شیرآلات صنعتی و ابزارهای تخصصی نیاز است. این محصولات در کنار اتصالات مانیسمان میتوانند سیستمهای پایدار و مقاومی را در صنایع مختلف شکل دهند.
- لولههای فلزی : لولههای فلزی در انواع گوناگونی تولید میشوند که میتوان به لوله مانیسمان، لوله درزدار، لوله گالوانیزه و لوله استیل اشاره کرد. اتصالات بدون درز مانیسمان بهویژه با لولههای مانیسمان و گالوانیزه ترکیب میگردند تا در محیطهای خاص مقاومت بالایی از خود نشان دهند.
- اتصالات فلزی : اتصالات فلزی بهعنوان بخش جداییناپذیر در سیستمهای لولهکشی بهکار میروند و به انواع مختلفی از جمله اتصالات جوشی، پیچی، رزوهای و فلنجی تقسیم میگردند. از بین اینها، اتصالات جوشی مانیسمان به دلیل استحکام و دوام بالا، بهترین انتخاب برای پروژههایی هستند که نیاز به مقاومت در برابر فشار و دما دارند.
- بستها و شیرآلات صنعتی : بستهای فلزی، قطعاتی هستند که به کمک آنها لولهها به یکدیگر متصل و محکم میشوند. همچنین، شیرآلات صنعتی در انواع مختلف برای کنترل جریان سیالات در سیستمهای لولهکشی بهکار میروند.
- عایق و ابزار لولهکشی : برای جلوگیری از اتلاف انرژی و افزایش طول عمر لولهها، استفاده از عایقهای مناسب ضروری است. این عایقها همچنین به حفاظت از لولهها در برابر خوردگی و آسیبهای محیطی کمک میکنند.
خرید اتصالات مانیسمان
برای خرید اتصالات مانیسمان، ابتدا باید نوع و سایز دقیق آنها مشخص گردد. پس از تهیه لیست محصولات مورد نیاز، میتوانید سفارش خود را از طریق سایتهای معتبر ثبت کنید. اتصال آنلاین بهعنوان یکی از عرضهکنندگان اصلی اتصالات بدون درز مانیسمان، لیست قیمت و مشخصات این محصولات را به مشتریان ارائه میدهد و به کمک تیم متخصص خود، در کوتاهترین زمان ممکن پاسخگوی نیازهای شما خواهد بود. چنانچه قصد خرید لوله و یا اتصالات مانیسمان را از مجموعه ما دارید می توانید هم به صورت آنلاین ثبت سفارش کنید و یا به صورت تلفنی با کارشناسان مجموعه در ارتباط بوده و اقدام به ثبت سفارش نمایید.
نکات مهم در خرید اتصالات مانیسمان
استفاده از اتصالات بیکیفیت در پروژههای صنعتی میتواند هزینههای سنگینی را به همراه داشته باشد؛ چرا که این اتصالات بهمرور زمان نیاز به تعویض پیدا میکنند. به همین دلیل، توصیه میگردد از فروشگاههای معتبر با سابقه طولانی برای خرید اتصالات بدون درز استفاده کنید و قبل از تصمیمگیری نهایی، با کارشناسان مربوطه مشورت کنید.
در نهایت، اتصالات مانیسمان به دلیل مزایایی که در صنایع مختلف دارند، بهویژه در پروژههای حساس و نیازمند مقاومت بالا بسیار محبوب هستند. اتصال آنلاین با ارائه محصولات باکیفیت، تلاش میکند تا نیازهای مشتریان را با بهترین قیمت و خدمات پشتیبانی برآورده سازد. اگر سوالی در خصوص این محصولات دارید، با تیم پشتیبانی ما تماس بگیرید.
اتصالات مانیسمان امین
شرکت فولاد صنعت امین به عنوان یکی از برترین تولیدکنندگان اتصالات باکیفیت در ایران، در تولید انواع اتصالات صنعتی نقش مهمی ایفا میکند. این مجموعه با بهرهگیری از مواد اولیه برتر و بهروزترین تکنولوژیهای دنیا، محصولاتی مقاوم و باکیفیت را به بازار عرضه مینماید. اتصالات جوشی امین از محبوبترین محصولات این شرکت هستند و در انواع مختلف با کاربریهای متنوع تولید میگردند. برای خرید این محصولات میتوانید از طریق وبسایت لوله اتصالات، که نماینده رسمی این برند در کشور است، اقدام نمایید.
اتصالات و لولههای جوشی امین با رعایت تمامی استانداردهای ملی و بینالمللی تولید میشوند و تأییدیه شرکت ملی گاز ایران را دارا میباشند. همچنین، این شرکت گواهینامه استاندارد ISO 9001:2018 را دریافت کرده است.
شرکت فولاد صنعت امین، با تکیه بر دانش فنی و نیروی متخصص، محصولاتی با دوام و مقاوم در برابر فشار و دمای بالا ارائه میدهد. قیمت مناسب و ساختار یکپارچه اتصالات این شرکت باعث شده تا در پروژههای گازرسانی بسیار مورد توجه قرار بگیرند و انتخاب اول بسیاری از مهندسان باشند.
قیمت اتصالات مانیسمان
قیمت این نوع اتصالات به عوامل مختلفی بستگی دارد؛ از جمله قطر لوله، ضخامت آن، جنس مواد اولیه و شرایط بازار. اتصال آنلاین پس از دریافت درخواست شما، لیست قیمت بهروز محصولات را در اختیار شما قرار میدهد تا بتوانید با اطمینان بیشتری خرید خود را انجام دهید.
فروش اتصالات مانیسمان
مجموعه اتصال آنلاین به عنوان یکی از معتبرترین فروشندگان انواع اتصالات مانیسمان در ایران شناخته میشود. این فروشگاه با ارائه کلیه اتصالات مانیسمان شامل زانو، سهراهی، تبدیل و درپوش، نیازهای پروژههای صنعتی و ساختمانی را به طور کامل برآورده میکند. تمامی محصولات ارائهشده توسط اتصال آنلاین دارای 2 سال گارانتی معتبر بوده که تضمینی برای کیفیت و دوام بالای این اتصالات است. یکی از ویژگیهای مهم این مجموعه، ارسال فوری محصولات به سراسر کشور است؛ به طوری که در کوتاهترین زمان ممکن، اتصالات مورد نیاز شما در دسترس قرار میگیرند. اتصال آنلاین با تکیه بر سالها تجربه در این حوزه و ارائه مشاورههای تخصصی، بهترین گزینه برای خرید اتصالات مانیسمان است. با این خدمات حرفهای، میتوانید از خرید خود اطمینان کامل داشته باشید و از کیفیت و کارایی بالای محصولات بهرهمند شوید.
