اتصالات چدنی چیست ؟

در هر شبکه لوله کشی، بخش زیادی از استحکام و دوام سیستم به کیفیت اتصالاتی بستگی دارد که لوله ها را به یکدیگر متصل می کنند. اتصالات چدنی به دلیل استحکام مناسب و مقاومت قابل قبول در برابر فشار، سال هاست در شبکه های انتقال آب، تاسیسات صنعتی و خطوط لوله مورد استفاده قرار می گیرند. تنوع بالای شکل، کاربرد و سایز نیز باعث شده این محصولات برای شرایط مختلف لوله کشی در دسترس باشند.

ماده اولیه این اتصالات، آلیاژ چدن است که پایه اصلی آن را آهن تشکیل می دهد و عناصری مانند کربن، سیلیسیم، منگنز و گوگرد نیز در ساختار آن حضور دارند. نسبت این عناصر و نوع ساختار گرافیت، مستقیما روی خواص مکانیکی چدن تاثیر می گذارد. به همین دلیل اتصالات چدنی را نمی توان صرفا بر اساس ظاهر یا نام محصول ارزیابی کرد و نوع چدن، رده فشاری، ابعاد اتصال و استاندارد تولید باید متناسب با شرایط خط انتخاب شود.

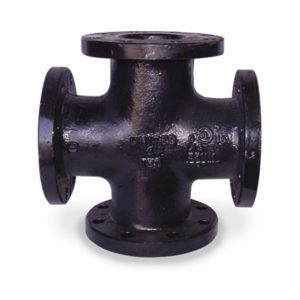

اتصالات چدنی در مدل هایی مانند زانویی، سه راهی، تبدیل، فلنج، چهار راهی و انواع اتصالات مخصوص شبکه های انتقال تولید می شوند. همین گستردگی، آنها را به گزینه ای شناخته شده در بازار لوله و اتصالات تبدیل کرده است. در ادامه با اتصال آنلاین همراه باشید تا ساختار، انواع، کاربردها و مشخصات فنی اتصالات چدنی را دقیق تر بررسی کنیم.

کاربرد استفاده از اتصالات چدنی

از اتصالات چدنی و به خصوص اتصالات چدنی فلنجدار، در بسیاری از پروژه ها استفاده می شود. برخی از ایم پروژه ها شامل شبکه‌ های آبرسانی شهری و روستایی، سیستم‌ های انتقال فاضلاب، ایستگاه‌ های پمپاژ، خطوط انتقال صنعتی و سیستم‌ های سرمایش و گرمایش می شوند. این پروژه های صنعتی و عمرانی، تنها بخشی از مصرف کنندگان اتصالات چدنی را تشکیل داده اند. بسیاری از مصرف کنندگان اتصالات چدنی در پروژه های آبرسانی و کشاورزی فعالیت دارند.

به دلیل تحمل بار ها و وزن های سنگین،از اتصالات چدنی در پروژه‌ هایی که در معرض بار ترافیکی یا خاک‌ برداری‌ های سنگین هستند نیز استفاده می شود.  درضمن، طراحی خاص برخی از اتصالات چدنی مانند فلنجدار ها، امکان جدا سازی و اتصال مجدد خطوط را بدون آسیب‌ دیدگی فراهم می‌ کند. می توانیم اتصالات چدنی را از نظر کارایی و ویژگی های منحصر به فرد، به موارد زیر تقسیم بندی کنیم:

• اتصالات چدنی دارای ساختاری همراه با آلیاژ هایی مانند، آهن، سیلیسیم و کربن هستند. بنابراین با ویژگی هایی که دارند می توانند در برابر پوسیدگی و خوردگی مقاومت بالایی داشته باشند.
•  استحکام بالای این محصولات  می تواند در برابر بسیاری از فشار ها و ضربات مقاومت از خود نشان دهند.
• با توجه به فلزی بودن و سنگین بودن، بسیار مقرون به صرفه هستند.
•  نصب کردن این اتصالات بسیار آسان است. بنابراین به کار ها سرعت می بخشد.
• باعث شده است تا در کاهش صدا سیال، نقش جدی داشته باشد.
• نصب اتصالات چدنی می تواند برای کاهش لرزش خطوط لوله، بسیار موثر باشد.

مزایای استفاده از اتصالات چدنی

اتصالات چدنی به دلیل ساختار متراکم آلیاژ چدن و استحکام مناسب، برای بسیاری از خطوط انتقال آب و سیالات مورد استفاده قرار می گیرند و در صورت انتخاب صحیح، می توانند عملکردی پایدار در دوره های طولانی داشته باشند.

یکی از مهم ترین مزایای اتصالات چدنی، مقاومت مناسب در برابر فشار زیاد و تغییرات دما است. این ویژگی باعث می شود اتصال در شرایط کاری متغیر، پایداری قابل قبولی داشته باشد. در مدل های ساخته شده از چدن داکتیل، وجود گرافیت کروی در ساختار متالورژیکی، شکل پذیری و مقاومت در برابر ضربه را نسبت به چدن خاکستری افزایش می دهد؛ به همین دلیل این نوع اتصال برای خطوط تحت فشار و محیط هایی که احتمال اعمال بارهای ناگهانی وجود دارد، گزینه مناسبی محسوب می شود.

از طرف دیگر، کیفیت سطح داخلی اتصال و طراحی صحیح مسیر عبور سیال می تواند میزان آشفتگی جریان و افت فشار موضعی را کاهش دهد. در مجموع، مقاومت ، دوام، تحمل فشار و قابلیت استفاده در شبکه های انتقال آب، از مهم ترین مزایای اتصالات چدنی به شمار می روند.

اتصالات چدنی فلنج دار

اتصالات چدنی فلنج‌دار در 2 نوع اصلی، با استفاده از مواد اولیه چدن داکتیل و چدن خاکستری ساخته می‌گردند. این اتصالات معمولاً برای اتصال لوله‌ها و شیرآلات در سیستم‌های آبرسانی مورد استفاده قرار می‌گیرند.

فرآیند تولید این اتصالات از دو مرحله اصلی تشکیل شده است. در مرحله اول، ریخته‌گری انجام می‌گردد؛ به این صورت که چدن در کوره ذوب شده و در قالب‌های مخصوص ریخته‌ می‌شود. پس از اینکه مواد خنک و سفت گردیدند، وارد مرحله دوم، یعنی ماشین‌کاری می‌شوند تا به شکل و اندازه نهایی خود دست یابند.

فیتینگ‌های چدنی فلنج‌دار از نوع چدن خاکستری، به دلیل مقاومت کمتر در برابر فشار، نسبت به نوع داکتیل در رتبه پایین‌تری قرار دارند. این اتصالات حداکثر توان تحمل فشار کاری 10 بار را دارند و معمولاً در پروژه‌هایی به کار گرفته می‌شوند که فشار در آن‌ها 10 بار یا کمتر باشد.

اتصالات چدنی اصفهان

اتصالات چدنی اصفهان در واقع، به اتصالات چدنی تولید شده در اصفهان می پردازد. استان اصفهان، یکی از استان های پیش رو در صنعت کشور می باشد و بسیاری از تولیدات صنعتی، در این استان شکل می گیرد. بهترین ریخته گری های چدن و کارخانه های تولیدی آن نیز، در اصفهان قرار دارند. فروشگاه های معتبری همچون اتصال آنلاین، برای اطمینان از کیفیت محصول نهایی خود، اتصالات چدنی را از این استان تامین می کنند. اتصالات چدنی اصفهان، با کیفیت مطلوب، رنگ کاری های مناسب و تحت استاندارد های لازم تولید و عرضه می شوند. اگر قصد تهیه اتصالات چدنی اصفهان را داشتید و یا در این استان ساکن اید و به دنبال اتصالات چدنی هستید، می توانید با مجموعه اتصال آنلاین ارتباط برقرار کرده و محصول نهایی را درب منزل خود تحویل بگیرید.

استاندارد اتصالات چدنی

در تولید اتصالات چدنی رعایت استانداردهای بین‌ المللی نظیر ISO 2531، EN 545 و AWWA C110 امری مهم تلقی می شود. این استانداردها مشخص‌کننده‌ پارامترهایی نظیر ابعاد، ضخامت، نوع پوشش داخلی و خارجی، جنس چدن و نحوه‌ی اتصال خواهند بود. برای مثال، بسیاری از اتصالات چدنی با پوشش داخلی سیمان اپوکسی و رنگ الکترواستاتیک تولید می شوند تا در برابر زنگ زدگی داخلی و بیرونی مقاومت بیشتری داشته باشند. همچنین رعایت این استانداردها تضمین‌کننده‌ی ایمنی، عملکرد مناسب و هم‌خوانی با دیگر اجزای شبکه لوله‌کشی است.

قیمت اتصالات چدنی

عوامل بسیاری در تعیین قیمت اتصالات دخیل است. به همین دلیل به علم بر این موضوع می توان قیمت های نهایی اتصالات را حدس است. بیشتر از همه باید به تحریم ها و مشکلات اقتصادی ایران توجه داشت که بر قیمت خیلی از متریال ها تاثیرگذاشته است. علاوه بر این موضوع موارد دیگری، چون برند، شرکت تولید کننده، کیفیت هم بر نوسان قیمت تاثیر گذار است. به همین جهت برای انتخاب یک محصول باید موارد بسیاری را مدنظر قرار داد.

خرید اتصالات چدنی

در هنگام خرید اتصالات چدنی، لازم است به چند نکته بسیار مهم توجه شود؛ از جمله اعتبار تولیدکننده یا واردکننده، دارا بودن گواهی‌های استاندارد، نوع چدن به‌کار رفته، کیفیت پوشش داخلی و خارجی، دقت در ساخت فلنچ‌ها و تطابق کامل با نقشه اجرایی پروژه. بسیاری از شرکت‌ های معتبر داخلی مانند مجموعه اتصال آنلاین، امروزه اتصالات چدنی را با کیفیت بالا و قیمت مناسب عرضه می‌کنند. هم چنین امکان خرید عمده، ارسال به محل پروژه و ارائه ضمانت‌ نامه‌های کیفی نیز از جمله خدماتی است که باید در فرآیند انتخاب تامین‌ کننده مدنظر قرار گیرد.

انواع اتصالات چدنی کدام ها هستند؟

این محصول از چدن و یا چدن داکتیل ساخته شده است. اتصالات دارای انواع مختلفی هستند که به صورت کلی به دو دسته، به اتصالات چدنی فلنج دار، اتصالات چدنی فاضلاب  تقسیم می شوند. بنابراین هر کدام دارای کاربرد و ویژگی های مخصوصی هستند.

1. اتصالات فلنج دار چدنی : اتصالات فلنج دار چدنی به صورت یک تکه تولید و ارائه می شود. بنابراین از فلنج هستند.
2. اتصالات چدنی فاضلاب : چدنی فاضلابی ، دارای یک سر کاسه ای شکل است و دارای کاربردی برای استفاده از اتصال لوله می باشد.

هم چنین براساس نوع کاربردی که دارند و به چند دسته تقسیم می شوند؛ از مهم ترین آن ها به عبارت زیر است:

1. زانو فلنج دار چدنی: کاربرد  این زانو برای تغییر جهت مسیر لوله استفاده می شود و می توانند در زاویه های مختلف 90 و 45 درجه تولید شود.

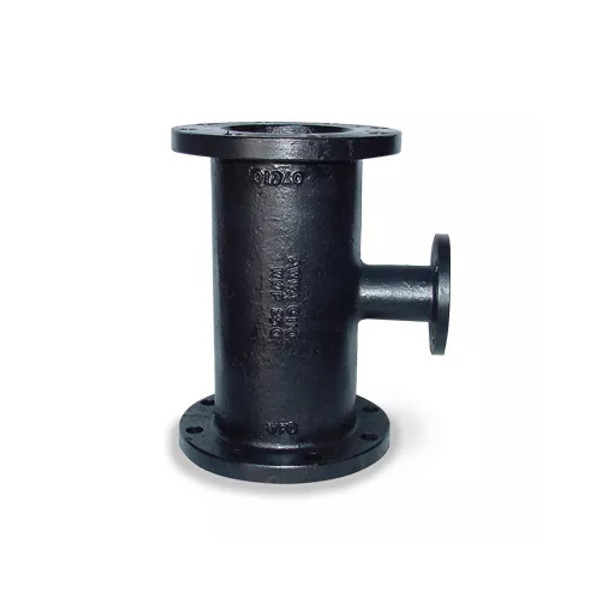

2. سه راهی فلنج دار چدنی:از انواع اتصالات چدنی برای انشعابات یا تغییر مسیر لوله مورد استفاده قرار می گیرد. این سه راهی دارای انواع مختلفی هستند و در بسیاری از موارد مانند؛ آب و فاضلاب، کشاورزی و… استفاده می شود.
3. کمربند چدنی:این نمونه از اتصالات هم از انواع اتصالاتی چدنی محسوب می شود، که برای انشعاب گرفتن از خطوط لوله مورد استفاده قرار می گیرد. این اتصالات از جنس چدن خاکستری داکتیل است که از 2 بخش کمربند و نافی ساخته می شوند. بخش نافی هم به صورت رزوه ای یا فلنج دار تولید می شود و مورد استفاده قرار می گیرد.

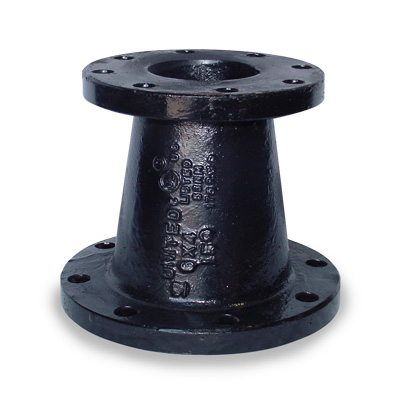

4. تبدیل فلنج دار چدنی:تبدیل فلنج دار با اسم کاهنده هم شناخته می شود. در واقع نمونه دیگری از اتصالات چدنی است که در کاهش و با افزایش سایز لوله و اتصالات مورد استفاده قرار می گیرد. در سایز هایی چون 2 تا 24 اینچ وجود دارد.
5. دریچه های چدنی:نمونه های دیگری از اتصالات که در صنعت فاضلاب مورد استفاده قرار می گیرد، دریچه چدنی است. دریچه چدنی از چدن خاکستری و یا چدن داکتیل است که برای پوشش منهول های فاضلاب در بخش های مختلفی به منظور کنترل آب، برق و گاز مورد استفاده قرار می گیرد.

اتصالات چدنی آب

اتصالات چدنی، معمولا برای انتقال آب یا فاضلاب مورد استفاده قرار می گیرند. اتصالات چدنی آب، دسته از اتصالات چدنی ساخته شده مخصوص انتقال آب هستند که بیشتر نیز، در روستا ها و زمین های کشاورزی مورد استفاده قرار می گیرند. از آنجایی که در بخش های خاصی از کشور، فشار آب برای انتقال به زمین های زراعی بسیار زیاد است، به اتصالات چدنی مستحکم و مقاوم نیاز پیدا می شود. اتصالات چدنی آب، چاره کار این بخش است و با تحمل فشار های 10، 16 و 25 بار، می تواند در این مکان ها مورد استفاده قرار گیرد. البته که در بسیاری از پروژه های صنعتی و نیمه صنعتی انتقال آب نیز، به اتصالات چدنی آب نیاز است و از آنها استفاده می شود.

فشار اتصالات چدنی

اتصالات چدنی معمولاً برای تحمل فشارهای نامی از PN10 تا PN25 طراحی و تولید می‌ شوند. این فشار ها متناسب با نوع پروژه و شرایط بهره‌ برداری انتخاب می شوند. در شبکه‌ های توزیع آب شهری معمولاً از اتصالات با فشار کاری PN16 استفاده می‌ شود که توان تحمل فشار تا 16 بار را دارند. چنانچه پروژه در مناطقی با اختلاف ارتفاع زیاد یا سیستم‌ های پرفشار انجام شود، استفاده از اتصالات با فشار نامی بالاتر توصیه می‌گردد. بررسی فشار کاری، کلاس فشاری و تست‌های هیدرواستاتیک در فرآیند خرید و نصب از اهمیت ویژه‌ ای برخوردار است.

کلام آخر

در پاسخ به این سؤال که اتصالات چدنی چیست، باید گفت این اتصالات از آلیاژی آهنی ساخته می‌گردند که ترکیباتی نظیر آهن، کربن، سیلیسیم و دیگر عناصر را در خود جای داده‌اند. این نوع اتصالات به دلیل ویژگی‌های خاص و منحصر‌به‌فرد خود، در صنایع مختلفی مانند آب و فاضلاب، کشاورزی و سایر بخش‌ها به‌کار گرفته می‌شوند. این اتصالات مانند لوله‌های وینوسایلنت عمل کرده و در کاهش صدا و لرزش تأثیر قابل‌توجهی دارند. همچنین، در برابر فشار و خوردگی مقاومت بالایی از خود نشان می‌دهند، که آن‌ها را به یکی از بهترین گزینه‌ها برای کاربردهای صنعتی تبدیل می‌کند.
