روش های جوشکاری لوله پلی اتیلن (5 روش جوشکاری مهم)

لوله پلی اتیلن یکی از محبوب ترین نوع لوله برای انتقال سیالات به شمار می رود. اتصال لوله های مختلف با استفاده از دستگاه های جوش پلی اتیلن و با روش های مختلف انجام پذیر می باشد. در ادامه به بررسی این روش ها پرداخته خواهد شد.

انواع دستگاه جوش پلی اتیلن

برای جوشکاری لوله های پلی اتیلن از سه نوع دستگاه جوش مختلف شامل دستگاه جوش الکتروفیوژن، دستگاه جوش بات فیوژن (جوش لب به لب)و دستگاه جوش اکسترودر استفاده می شود. انتخاب هر یک از این دستگاه ها تاثیر بسیاری در کیفیت جوشکاری دارد. البته هر کدام از این دستگاه ها برای کاربرد های خاصی مورد استفاده قرار می گیرد.

مراحل جوشکاری لوله پلی اتیلن

برای جوشکاری لوله پلی اتیلن ابتدا دو سر لوله را با شماره زدن علامت گذاری می کنیم و آن ها در حالت خاصی که برای عملیات جوشکاری نیاز هست، قرار می دهیم. سپس با استفاده از غلطک سطح لوله را هموار می کنیم. در مرحله بعدی دو سر لوله را توسط دستمالی نخی مشبک آغشته به استون یا الکل ایزوپروپیل کاملا تمیز می کنیم. بعد از خارج کردن رنده از داخل ظرف مخصوص، با استفاده از شاسی دستگاه، اقدام به تراش و رنده کردن هر دو سر لوله با  فشار 5 تا 10 بار می نماییم. این کار تا زمانی ادامه پیدا می کند که تراشه های دو سر لوله جدا شده و به صورت یکپارچه از رنده خارج شوند. بعد از خارج شدن یکپارچه تراشه های لوله، فشار را به آرامی کم کرده و رنده را از شاسی جدا می کنیم.

حتما باید در این مرحله میزان هم تراز شدن دو سر لوله بررسی شود. حداکثر مجاز انحراف از هم محوری کمتر از 10 درصد ضخامت دیواره می باشد.

اگر دو سر لوله به اندازه کافی هم تراز شده باشند، فشار درگ اعمال می شود. این فشار توسط فشار سنج اندازه گیری شده و در فرم گزارش مقدار آن ثبت خواهد شد. در مرحله بعدی بعد از خارج کردن هیتر از ظرف مخصوص آن را با دستمال نخی آغشته به الکل ایزوپروپیل یا استون تمیز کرده و سطح دو سر لوله را در تماس کامل با صفحه هیتر قرار می دهیم. این کار باید به صورت همزمان انجام شود. بعد از ایجاد جوش مذاب با استفاده از فشار درگ به دست آمده و با در نظر داشتن نمودار شکل جوش، شیر فشار هیدرولیک را می بندیم و پاور هیدرولیک را خاموش می نماییم. در این زمان لوله شروع به خنک شدن می کند. بعد از کامل شدن زمان کول تایم، گپ انتهایی را بر می داریم تا خنک سازی انجام شود. در این مرحله استفاده از مایعات و یا هر نوع روش خنک کاری دیگر ممنوع است. جوش باید به صورت عادی خنک شود و با محیط هم دما گردد.

انواع روش های جوشکاری پلی اتیلن

بطور کلی لوله های پلی اتیلن به روش های مختلفی جوشکاری می شوند. در ادامه به معرفی این روش ها پرداخته خواهد شد.

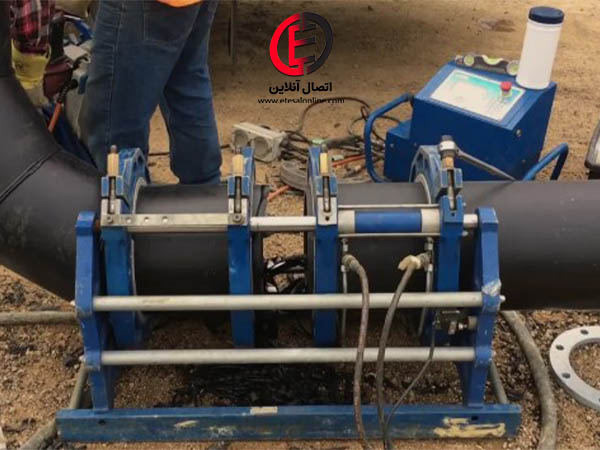

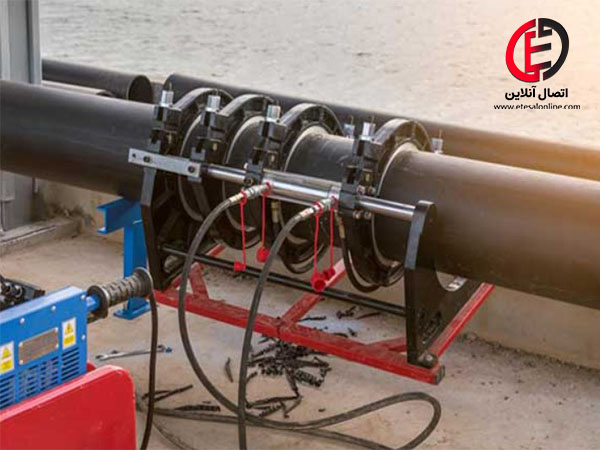

• جوشکاری پلی اتیلن لب به لب

جوشکاری پلی اتیلن لب به لب یکی از روش های سنتی جوشکاری است که ماندگاری خوبی نیز دارد. در این روش اتصال لوله ها با استفاده از PVDF، PP و PE انجام می شود. در این روش دو سر لوله ها را حرارت داده و سپس تحت فشار بهم متصل می کنند.

• جوشکاری پلی اتیلن الکتروفیوژن

این جوشکاری با استفاده از دستگاه جوشکاری الکتروفیوژن انجام می پذیرد. این دستگاه با استفاده از مواد PVDF ، PP و PE امکان اتصال لوله های را فراهم می نماید. معمولا از این روش به علت سرعت بالا، برای انجام تعمیرات در خطوط لوله استفاده می شود.

• جوشکاری اکستروژن

از این روش برای لوله هایی با سایز بیشتر از 800 میلی متر استفاده می کنند. در این روش با استفاده از گاز اکسیژن و مواد سوختنی شعله ای با دمای بالا تولید می کنند تا مواد پلیمری را ذوب کرد و بهم متصل کنند.

• جوشکاری سوکتی یا سوکت زن

معمولا از این روش زمانی استفاده می شود که نیاز است اتصالات در برابر فشار های بالا از خود مقاومت نشان دهند. برای ترکیباتی نظیر سه راهی، ضربدری و زانویی بهترین نوع جوشکاری، جوشکاری سوکتی است. در این روش بعد از گرم کردن دو سر لوله آن ها را داخل سوکت قرار می دهند و به این وسیله آن ها را جوش می دهند.

• جوشکاری زینی

از این تکنیک جوشکاری در زمانی استفاده می شود که بخواهیم قطعه ای زینی را به دیواره لوله پلی اتیلن جوش دهیم. این جوشکاری با استفاده از دستگاه جوش زینی انجام می پذیرد. در این فرایند توسط هیتری محدب سطح تماس قطعه زینی و با هیتری مقعر دیواره خارجی لوله حرارت داده می شود. بعد از رسیدن دمای سطح هر دو قسمت به حد مطلوب اتصال انجام می شود.

افزایش ماندگاری اتصالات با انتخاب روش جوشکاری مناسب

لوله های پلی اتیلن را می توان با استفاده از دستگاه های جوش و تحت روش های مختلف به یکدیگر متصل نمود. انتخاب روش جوشکاری لوله های پلی اتیلن نقش زیادی در طول عمر این اتصالات دارد. انتخاب روش و دستگاه جوش مناسب نیازمند دانش فنی می باشد.
