شیر کروی یا گلوب ولو چیست ؟ معرفی کامل

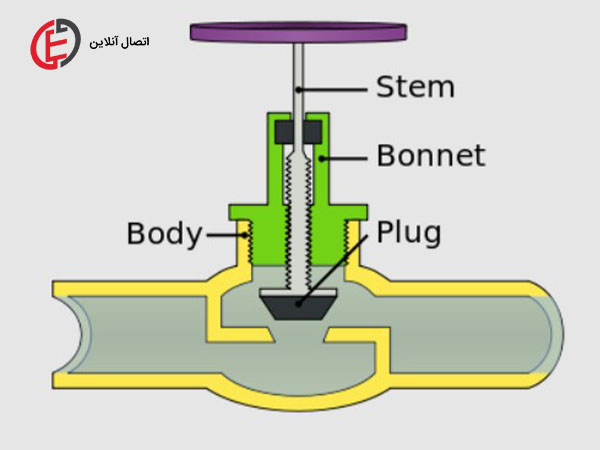

اجزای تشکیل دهنده شیر کروی

همان طور که گفتیم، گلوب ولو همانند شیر کشویی از اجزای مختلفی تشکیل می شود. در ادامه ما می خواهیم با هم بررسی کنیم که این اجزا کدام هستند و چه کاربردی دارند:

• بوش یا آستین یوک: این وسیله به جهت محافظت از سوپاپ شیر در زمان انجام کار است. بوش در قسمت بلبرینگ نصب شده و از آلیاژ آلومینیوم ریخته گری و برنز ساخته می شود. این ترکیب باعث می شود که در برابر سایش و نقطه ذوب مقاومت زیادی پیدا کند.
• محرک یا عملگر: کنترل های مختلف برای باز و بسته کردن شیر است که باعث عملکرد راحت آن می شود. مدل های مختلف کنترل محرک هم وجود دارد که در برخی سیستم ها جریان را کنترل می کند. این محرک ها ممکن است در محرک پنوماتیک و چرخ زنجیری هم باشند.
• یوک: یوک قسمتی است که ساختار سفت و سختی داشته و به شکل جداگانه برای مقاومت در برابر رانش های محرک استفاده می شود. یوک با استفاده از حلقه گیره دو تکه و چهار پیچ گیره به بدنه متصل می گردد. این اتصال محکم بوده و باعث نگهداری آسان در محل می شود. همچنین قسمت بالایی یوک هم به منظور قرار دادن بوش ماشین کاری شده است.
• درپوش: طراحی درپوش ها معمولا به شکلی است که ضخامت دیواره بیش از نیاز استاندارد API 600است. درپوش همیشه از موادی استفاده می شود که مشابه بدنه باشد. بوش صندلی عقب غالبا در قسمت داخلی حفره پایینی درپوش قرار داده می شود تا زمانی که سوپاپ باز است، بسته شود. به همین دلیل به شیر اجازه می دهد تا در زمان کار دوباره آب بندی شود.
• ساقه: این قسمت از فولاد ضد زنگ ساخته می شود که ماشین کاری شده و از میله های جامد است. ساقه های تک تکه بدون این که چرخشی داشته باشد، با استفاده از یک حلقه یاتاقان که سر گرد است به دیسک وصل می شود. نگهدارنده ای که ساقه و مهر دیسکی را نگه داشته است، یک پارچگی کیت را ضمانت می کند.
• بدنه: تمامی استاندارد ها در ساخت بدنه رعایت می شود. بدنه در فولاد ریخته گری و فورج شده وجود دارد و تولید می گردد. اتصال درپوش بدنه هم با استفاده از واشر آب بند فشاری انجام می شود.
• دیسک: دیسک ها از فولاد ضد زنگ فورج ساخته می شوند. دیسک از مدل چرخشی است که می تواند روی ساقه بچرخد.
• حلقه صندلی: این قسمت قابل تجدید بوده و غالبا به بدنه جوش داده می شوند. سطح تماس آب بندی برای آب بندی کاملا پوشیده شده است. تفاوت سختی های کنترل شده بین دیسک و حلقه صندلی با توجه به استاندارد های مختلف حفظ می شود.
