لوله مانیسمان نوعی لوله استوانه‌ای و توخالی است که بدون درز تولید می‌شود. این لوله‌ها در ابعاد و ضخامت‌های مختلف ساخته شده و در صنایع گوناگون کاربرد دارند. وزن، ضخامت و قیمت لوله مانیسمان از عوامل مهمی هستند که باید در زمان خرید و انتخاب لوله به آن‌ها توجه کنید؛ به همین دلیل، در این مقاله به بررسی جدول وزن و ضخامت لوله مانیسمان پرداخته‌ایم تا با مطالعه آن بتوانید ابعاد مناسب را برای نیاز خود شناسایی کنید.
لوله مانیسمان چیست؟
لوله مانیسمان در واقع لوله فولادی بدون درزی است که از طریق سوراخ کردن شمش فولاد و فرآیند نورد سرد یا گرم ساخته می‌شود. این لوله به دلیل برخورداری از سطح صاف و بدون جوش خود، از دیگر لوله‌های صنعتی متمایز است. این ویژگی‌ها این لوله را به یکی از کاربردی‌ترین و مهم‌ترین گزینه‌ها در صنعت تبدیل کرده است.
راهنمای استفاده از جدول وزن لوله مانیسمان
با کمک جدول وزن لوله مانیسمان، می‌توانید بر اساس نیاز پروژه خود، لوله‌ای با وزن، قطر و ضخامت مناسب انتخاب کنید. برای استفاده از این جدول مراحل زیر را دنبال کنید:
مشخص کردن قطر لوله
ابتدا باید قطر خارجی لوله (OD) مورد نیازتان را تعیین کنید. این قطر که معمولاً با واحد اینچ یا میلی‌متر در جدول مشخص می‌شود، همان قطر بیرونی لوله است.
انتخاب ضخامت دیواره (رده)
ضخامت دیواره، که به نام “رده” نیز شناخته می‌شود، بیانگر میزان مقاومت لوله در برابر فشار داخلی است و معمولاً با اعدادی مانند رده 40 یا رده 80 مشخص می‌گردد. این ضخامت را بر اساس فشار مورد انتظار برای لوله انتخاب کنید. هرچه ضخامت بیشتر باشد، وزن و مقاومت لوله هم افزایش می‌یابد.
محاسبه وزن با استفاده از جدول
پس از مشخص کردن قطر و ضخامت دیواره، می‌توانید به جدول وزن مراجعه کرده و وزن تقریبی لوله را پیدا کنید. وزن موجود در جدول معمولاً برای هر 1 متر طول لوله ارائه می‌شود؛ بنابراین، در صورت نیاز به طول خاصی، کافی است وزن را در طول موردنظر ضرب کنید تا وزن کل محاسبه شود.
محاسبه وزن کل مورد نیاز
پس از یافتن وزن هر متر از لوله، می‌توانید وزن کل مورد نیاز پروژه را محاسبه کنید. به عنوان نمونه، اگر به 10 متر لوله با وزن 5 کیلوگرم در هر متر نیاز داشته باشید، وزن کل مورد نیاز برابر با 50 کیلوگرم خواهد بود.

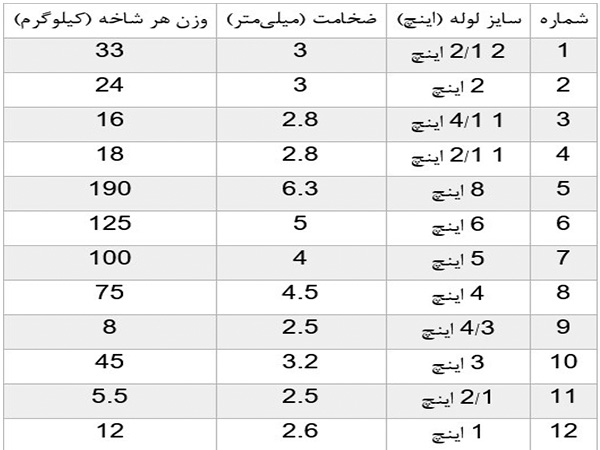

جدول وزنی و ضخامت لوله مانیسمان رده 20
شماره | سایز لوله (اینچ) | ضخامت (میلی‌متر) | وزن هر شاخه (کیلوگرم) |
1 | 2 1/2 اینچ | 3 | 33 |
2 | 2 اینچ | 3 | 24 |
3 | 1 1/4 اینچ | 2.8 | 16 |
4 | 1 1/2 اینچ | 2.8 | 18 |
5 | 8 اینچ | 6.3 | 190 |
6 | 6 اینچ | 5 | 125 |
7 | 5 اینچ | 4 | 100 |
8 | 4 اینچ | 4.5 | 75 |
9 | 3/4 اینچ | 2.5 | 8 |
10 | 3 اینچ | 3.2 | 45 |
11 | 1/2 اینچ | 2.5 | 5.5 |
12 | 1 اینچ | 2.6 | 12 |
این جدول به شما امکان می‌دهد تا برای پروژه‌های مختلف، سایز و ضخامت لوله مناسب رده 20 را به همراه وزن هر شاخه انتخاب کنید.
مشخصات لوله مانیسمان رده 20
لوله مانیسمان رده 20 نوعی لوله فولادی با ضخامت دیواره ۷٫۹ میلی‌متر و وزن هر متر حدود ۱۱۲ کیلوگرم است. این لوله‌ها از فولاد API 5L Grade B ساخته می‌شوند و برای انتقال گاز طبیعی و نفت کاربرد دارند. به طور کلی این لوله‌ها وزن سبکی دارند و برای سیالات با فشار پایین و هزینه کمتر مناسب هستند.
جدول وزن و ضخامت لوله مانیسمان رده 40
شماره | سایز لوله (اینچ) | ضخامت (میلی‌متر) | وزن هر شاخه (کیلوگرم) |
1 | 1/2 اینچ | 2.77 | 7.4 |
2 | 3/4 اینچ | 2.87 | 10.2 |
3 | 1 اینچ | 3.38 | 15 |
4 | 1 1/4 اینچ | 3.56 | 20.3 |
5 | 1 1/2 اینچ | 3.68 | 24.3 |
6 | 2 اینچ | 3.91 | 33 |
7 | 2 1/2 اینچ | 5.16 | 52 |
8 | 3 اینچ | 5.49 | 68 |
9 | 4 اینچ | 6.02 | 96 |
10 | 5 اینچ | 6.55 | 130 |
11 | 6 اینچ | 7.11 | 170 |
این جدول، مشخصات لوله‌های مانیسمان رده 40 را در اختیار شما قرار می‌دهد تا برای هر پروژه بتوانید سایز، ضخامت و وزن مناسب را به راحتی انتخاب کنید.
مشخصات لوله مانیسمان رده 40
لوله مانیسمان رده 40 نوعی لوله فولادی با قطر خارجی حدود 48 میلی‌متر و ضخامت دیواره بین ۳.۲ تا ۴ میلی‌متر است که در ساخت داربست‌های فلزی کاربرد دارد. جنس این لوله‌ها از فولاد بوده و سطح آن‌ها به منظور افزایش مقاومت در برابر خوردگی گالوانیزه می‌شود. این لوله‌ها در صنایع پتروشیمی، نفت و گاز و سیستم‌های انتقال سیالات با فشار متوسط مورد استفاده قرار می‌گیرند.
جدول وزن و ضخامت لوله مانیسمان رده 80
شماره | سایز لوله (اینچ) | ضخامت (میلی‌متر) | وزن هر شاخه (کیلوگرم) |
1 | 1/2 اینچ | 3.73 | 9 |
2 | 3/4 اینچ | 3.73 | 13 |
3 | 1 اینچ | 4.55 | 19 |
4 | 1 1/4 اینچ | 4.58 | 26 |
5 | 1 1/2 اینچ | 5.08 | 32 |
6 | 2 اینچ | 5.54 | 44 |
7 | 3 اینچ | 7.62 | 91 |
8 | 4 اینچ | 8.56 | 130 |
این جدول، اطلاعات لازم برای انتخاب سایز، ضخامت و وزن لوله‌های مانیسمان رده 80 را فراهم می‌کند تا بتوانید مناسب‌ترین گزینه را برای پروژه خود انتخاب کنید.
مشخصات لوله مانیسمان رده 80
لوله مانیسمان رده 80 با قطر خارجی بین 1/2 تا 36 اینچ و ضخامت دیواره 0.109 تا 0.5 اینچ تولید می‌شود. این مقاطع از فولاد ضدزنگ، گالوانیزه یا کربنی ساخته می‌شوند و برای تحمل فشارهای بالا طراحی شده‌اند. لوله بدون درز رده 80 در صنایع سنگین مانند پتروشیمی و نیروگاه‌ها کاربرد دارد و در برابر فشار و دما بسیار مقاوم است.
سخن پایانی
لوله مانیسمان به عنوان یک انتخاب ایده‌آل برای کاربردهای صنعتی و ساختمانی شناخته می‌شود. با بررسی جدول وزن و ضخامت این لوله‌ها، می‌توانید متناسب با نیاز پروژه خود، ابعاد و نوع مناسب را انتخاب کنید. توجه به مشخصات فنی و ویژگی‌های مختلف این لوله‌ها به شما کمک می‌کند تا از کیفیت و کارایی مناسب در پروژه‌های خود اطمینان حاصل کنید. به یاد داشته باشید که انتخاب درست لوله می‌تواند تأثیر زیادی بر ایمنی و بهره‌وری پروژه‌های شما داشته باشد.
