شیرخودکار چدنی چیست چه کاربردی دارد؟

شیر خودکار

فشار جریان در یک جهت شیر یکطرفه را باز کرده و در جهت دیگر آن را می بندد. از شیرخودکار به منظور محافظت از تجهیزات مکانیکی در برابر برگشت جریان استفاده می شود. که این موضوع بیشتر در تجهیزاتی مثل پمپ و کمپرسور اهمیت می یابد. در واقع شیرخودکار که به همراه کمپرسور و پمپ نصب می شود. باعث می شود فشار افزایش یافته در بالادست پمپ و کمپرسور به قسمت پایین دست منتقل نشود.

قیمت شیرفلکه دنی زبانه لاستیکی

انواع شیر یکطرفه بر حسب مکانیزم عملکرد

شیر یکطرفه  بر اساس مکانیزم عملکرد به انواع مختلفی تقسیم می شود.که نوع لولایی و پیستونی از متداولترین شیرهای یکطرفه است.

نوع لولایی شیر یکطرفه از یک دیسک که بر روی پینی سوار شده است ساخته می شود و با حرکت سیال در جهت مورد مورد نظر دیسک حول پین خود چرخیده و جریان سیال عبور می کند. و با کاهش و قطع جریان دیسک به تدریج به موقعیت قبلی خود بازمی گردد و از برگشت جریان جلوگیری می کند.

متناسب با کاربردهای شیر یکطرفه لولایی، طراحی های مختلفی برای دیسک آن در نظر گرفته می شود. افت فشار در شیر یکطرفه دیسکی ناچیز است. در شیر یکطرفه پیستونی از یک پیستون و فنر استفاده می شود و از آن در سرویس های با فشار بالا که سرعت جریان زیاد است استفاده می شود.

در شیر یکطرفه پیستونی فشار ناشی از جریان به زیر پیستون وارد شده و با غلبه بر نیروی فنری که در پشت پیستون قرار دارد، پیستون را به سمت بالا جابجا می کند و جریان سیال عبور می کند. با قطع جریان پیستون به موقعیت قبلی خود برمی گردد و از برگشت جریان جلوگیری می کند. از شیر یکطرفه پیستونی در تاسیسات حرارتی ساختمان، سیستم های هوای فشرده و پمپ ها استفاده می شود.

یک شیر یکطرفه ایده آل چه مشخصاتی دارد؟

مقاومت در برابر خوردگی و رسوب پذیری، آب بندی کامل تحت موقعیت های مختلف افقی و عمودی، بی صدا بودن شیر هنگام باز و بسته شدن دریچه و باز شدن سوپاپ با حداقل فشار سیال از ویژگی های یک شیرخودکار ایده ال است.

شیر یکطرفه چیست؟

شیرخودکار چدنی که به آن چک ولو (Check Valve) یا شیر خودکار نیز گفته می شود. و این شیرها از لحاظ عملکردی در دو نوع کلی شیر یک طرفه دریچه ای و شیر یک طرفه سوپاپی تولید می گردند که گاها در بازار با نام های شیر یک طرفه دوتایی، پستونی و دوتایی نیز شناخته می شوند.

شیرخودکار به دلیل عدم اپراتور برای کنترل سیال نوعی از

شیرهای کنترلی صنعتی گفته می شود. که تنها سیال را از یک طرف شیر عبور می کند و برگشت سیال در مخالف این مسیر امکان پذیر نیست. و هنگام نصب شیر باید به فلش رو شیر توجه نمود بدلیل اینکه سیال تنها در جهتی که مشخص شده عبور می کند و معمولا همراه با شیر های کشویی از شیر یکطرفه استفاده می کنند .

که بدون اپراتور کنترل سیال در فشار پایین امکان پذیر باشد و شیرهای یک طرفه در متریال های برنج، چدن، فولاد، استیل، نیکل آلومینیوم برنز تولید می شود، شیر یکطرفه به دو نوع کلی سوپاپی و لولایی دسته بندی می شوند.

شیر یکطرفه شیرهای یک طرفه دارای جهت حرکت سیال می باشند

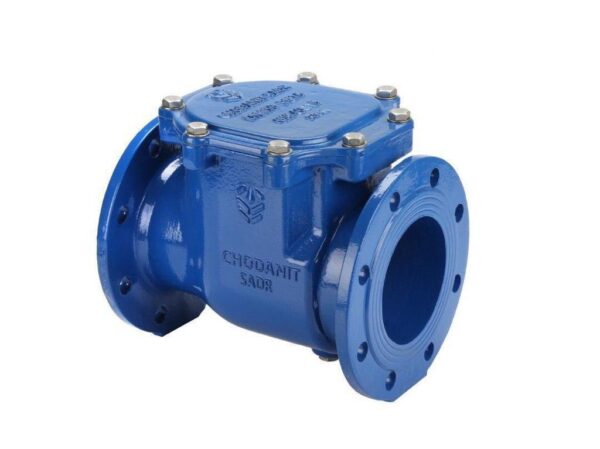

شیرخودکار چدنی
. تنها شیری که نیاز به اپراتور ندارد شیرخودکار می باشد. یک از مزایای شیر یکطرفه این است که اکر فشار سیال در ورودی شیر به حد لازم نرسد شیر عمل نخواهد کرد. در تمامی سیستمها و صنایع خطوطی وجود دارند که باید از بازگشت سیال در آن خطوط جلوگیری کرد. در ضمن در بعضی از خطوط جهت حرکت سیال در خلاف جهت جاذبه می باشد. .به همین دلیل در صنایع از شیر های یک طرفه استفاده می کنند.این شیر ها بدون دخالت دست و به صورت خودکار عمل می نمایند. بر روی بدنه این شیرها جهت حرکت سیال با فلش نشان داده شده است. و اگر شیر را خلاف جهت ببندیم خسارت جبران ناپذیری به سیستم وارد می شود

انواع شیر های یک طرفه
شیر یک طرفه دریچه ای
شیر یک طرفه سوپاپی
شیر یکطرفه با دیسک بالا رونده
شیر یکطرفه دیسک مایل
