توضیحات

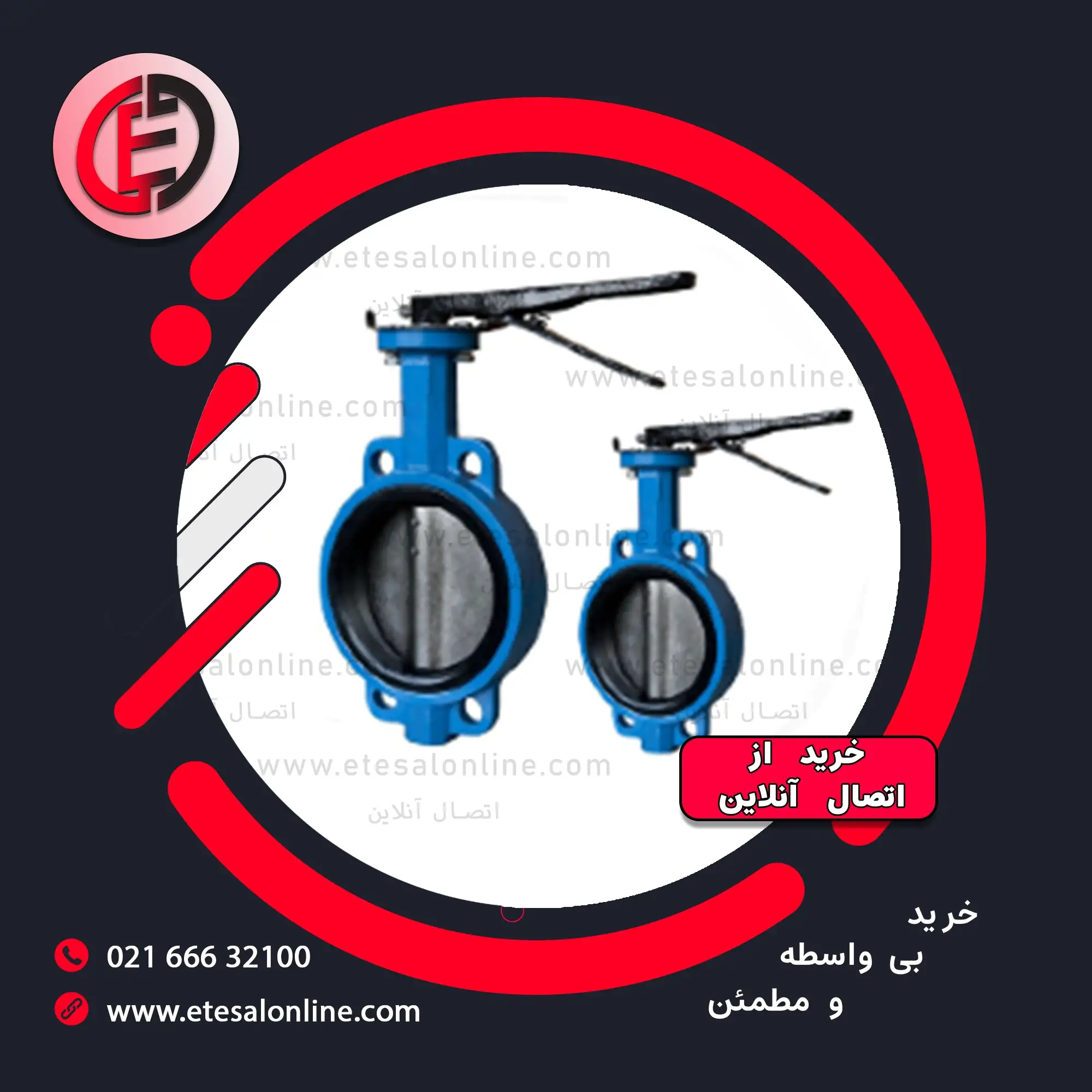

شیر پروانه ای ویفری چدنی به دلیل ارزان بودن، راحتی نصب و افت فشار اندک یکی از پر کاربردترین شیرهای صنعتی می باشد. این محصول با توجه به نوع سیال و فشار کاری و درجه حرارت جنس بدنه، جنس دیسک و جنس سیت آن مشخص می شود، که در ادامه کاملا توضیح داده می شود.
شیر های پروانه ای برای مدت طولانی وجود داشته و برای کاربردهای مختلفی مورد استفاده قرار می گیرند. آنها اولین حضور خود را در طول دهه ۱۹۳۰ انجام دادند و از آن زمان تاکنون توسط چندین صنعت مورد استفاده قرار گرفته است.
نام شیر پروانه ای که اغلب از چدن ساخته می شود از عملکرد دیسک آن ساخته شده است. چند نوع شیرآلات پروانه ای وجود دارد، با این حال، آنها به دو نوع اساسی شیرهای لاگ (Lug) و ویفری (Wafer) تقسیم می شوند.
از شیر پروانه ای ویفری چدنی به عنوان شیرهای “ربع دور” نیز یاد میشود . وقتی دیسک فلزی که بخشی از طراحی شیر است؛ یک چهارم دور بچرخد، باز یا بسته می شود. دیسک، که به آن “پروانه” می گویند، به یک میله متصل است. وقتی دریچه پروانه در تمام طول باز شد، دیسک می چرخد (یک دور ۱/۴) و اجازه می دهد سیال تقریباً بدون محدودیت عبور کند.
همچنین می توانید شیر را به تدریج باز کنید تا جریان کم شود. چرخاندن پروانه (دیسک)، برای بستن دریچه، مانع عبور مایع می شود. این امر به این دلیل است که دیسک همیشه عمود یا موازی جریان است و در نتیجه بدون توجه به موقعیتی که دارد ، فشار کاهش می یابد.
عملکرد محصول:
عملکرد شیر پروانه ویفری حفظ مهر و موم برای محافظت در برابر دیفرانسیل فشار دو جهته در جریان سیال است. به عبارت دیگر، نسخه ویفری شیر های پروانه برای نگه داشتن یک مهر و موم محکم، محافظت در برابر دیفرانسیل فشار دو جهته به منظور جلوگیری از هرگونه برگشت جریان در سیستم هایی که برای جریان یک جهته تولید شده اند، طراحی شده است. این کار با استفاده از یک درز محکم نصب شده مانند یک حلقه O، واشر و ماشینکاری دقیق، همراه با یک سوپاپ صاف در قسمت های پایین دست و بالادست شیر انجام می شود.
سایز
تست
تحمل بار
تحمل بار
محل نصب
محل نسب
