شیر پروانه ای butterfly valve چیست ؟
شیر پروانه ای ویفری اهرمی که با نام butterfly valve نیز شناخته می شود، نوعی از شیرآلات صنعتی می باشد. که وظیفه اصلی آن قطع و وصل جریان می باشد. گاهی اوقات ذکر می شود که شیر پروانه ای برای تنظیم جریان نیز استفاده می شود. ولی بهتر است که بدانید اگر شیر پروانه ای را برای تنظیم جریان استفاده کنید. می بایست خیلی از شرایط اعم از فشار سیال، سرعت سیال و … را مورد توجه قرار دهید .
کاربرد شیر پروانه ای ویفری چیست ؟
شیر پروانه ای نوعی شیر یک چهارم چرخشی است که جریان محصول را در خط لوله کنترل می کند. از شرکت های تولیدی دارو گرفته تا تولید و فرآوری مواد غذایی، این شیر کاربردهای مختلفی دارد و می توان از آن برای محدود کردن جریان مواد جامد، مایع یا گاز استفاده نمود.
انواع شیر پروانه ای ویفری :
-
شیر پروانه ای ویفری فولادی:
متداول‌ترین نوع از این گونه شیرها شیر پروانه ای فولادی می باشد. اکثر فروش شیر پروانه ای ویفری نیز از همین گونه‌های بدنه فولادی می باشد. معمولاً از فولاد A216WCB برای طراحی این شیرها استفاده می شود.
-
شیر پروانه ای ویفری چدنی:
بدنه این شیرها از جنس چدن می باشد. اما به فراخور سیال برای طراحی دیسک و سیت آنها از متریال‌های تخصصی استفاده میگردد. قیمت شیر پروانه ای ویفری چدنی از دیگر مدل ها پایین تر است. اما در عین حال سبک وزن هستند و تماماً مناسب استفاده در جابجایی سیالات عادی می‌باشند.
-
شیر پروانه ای ویفری استیل:
استیل، مواد سرسختی است که در انواع مختلف با استفاده از درصدهای متنوع کربن ساخته میشود. از این ماده (استیل )برای طراحی شیرهای سرسخت که مناسب عبور سیالات پرفشار، خورنده، بسیار داغ و یا سیالات بهداشتی است استفاده میشود. معمولا بدنه تا دیسک و حتی سیت این شیرها از جنس استیل می باشد. قیمت شیر پروانه ای ویفری استیل معمولا بالاتر از نمونه‌های چدنی و فولادی می باشد.
-
شیر پروانه ای ویفری برنزی:
برنز از جمله متریالی است که برای طراحی شیرهای مخصوص جابه‌جایی آب ساخته میشود. اما سیت آنها از نوع پلاستیک است و در کل شیر های برنزی مناسب عبور جریان آب در شرایط مختلف مانند آب شور است.
طراحی شیر پروانه ای ویفری چگونه است ؟
شیر پروانه ای ویفری دارای یک گیت بزرگ دیسکی شکل است که حول محوری مرکزی به اندازه 90 درجه به چرخش در می آید. هم چنین ابعاد دهانه این شیرها بزرگ می باشد، لذا وزن دیسک نیز قابل توجه قرار میگیرد.
پس با این تفاسیر برای چرخش دیسک به قدرت مکانیکی زیادی نیاز داریم. هم چنین طراحی عملگرها از مهمترین بخش‌ها در مشخصات شیر پروانه ای ویفری می باشد. برای این منظور انواع شیر پروانه ای ویفری براساس نوع عملگر را به 2 دسته بندی تقسیم میکنند.
-

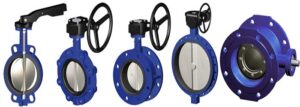

شیر پروانه ای با عملگر دستی:
این محصول دارای دسته برای جابه‌جا کردن گیت پروانه ای است. هم چنین در طراحی دسته آنها از یک ضامن قفل شونده استفاده می شود. این ضامن موقعیت قرارگیری گیت را ثابت نگه میدارد. برای چرخش گیت پروانه ای باید اهرم دستی را با ضامن گرفته تا قفل شیر آزاد گردد.
-
شیر پروانه ای با عملگر گیربکسی:
وقتی قطر مدخل شیر بزرگ باشد، وزن گیت پروانه ای نیز زیاد است. چرخش این گیت در مقابل جریان عبور سیال با فشار زیادی مواجه است. نمونه گیربکسی برای چرخش ساده‌تر گیت‌های بزرگ در عبور سیالات پرفشار طراحی شده میشود.
این گیربکس از نوع حلزونی می باشد که دارای 2 عدد چرخ‌دنده، یکی در سمت فرمان دستی و دیگری در سمت استم شیر قرار میگیرد. این گیربکس‌ها قابلیت قفل شوندگی خودکار را دارند.
