توضیحات
ژوئن چدنی یا ژوئن ژیبو چدنی برای اتصال بین لولههای فولادی، چدن داکتیل، آزبست و پلی اتیلن به یکدیگر استفاده میگردد. ژوئن ژیبو چدنی به عنوان راهی سریع و آسان برای اتصال و جداسازی لولهها مورد استفاده قرار میگیرد. طراحی این محصول امکان تنظیم فشار و درجه چسبندگی را نیز فراهم میکند.
ژوئن چدنی که یکی از انواع اتصالات چدنی به حساب می آید، اغلب در مواردی به کار می آید که امکان استفاده از جوش یا فلنج نباشد. به عنوان مثال اگر جایی لازم باشد که یک لوله پلی اتیلن را به یک لوله فولادی اتصال دهیم این اتصال یک انتخاب خوب می باشد. البته به شرط آنکه این لوله ها دقیقا قطر مساوی با یکدیگر داشته باشند .

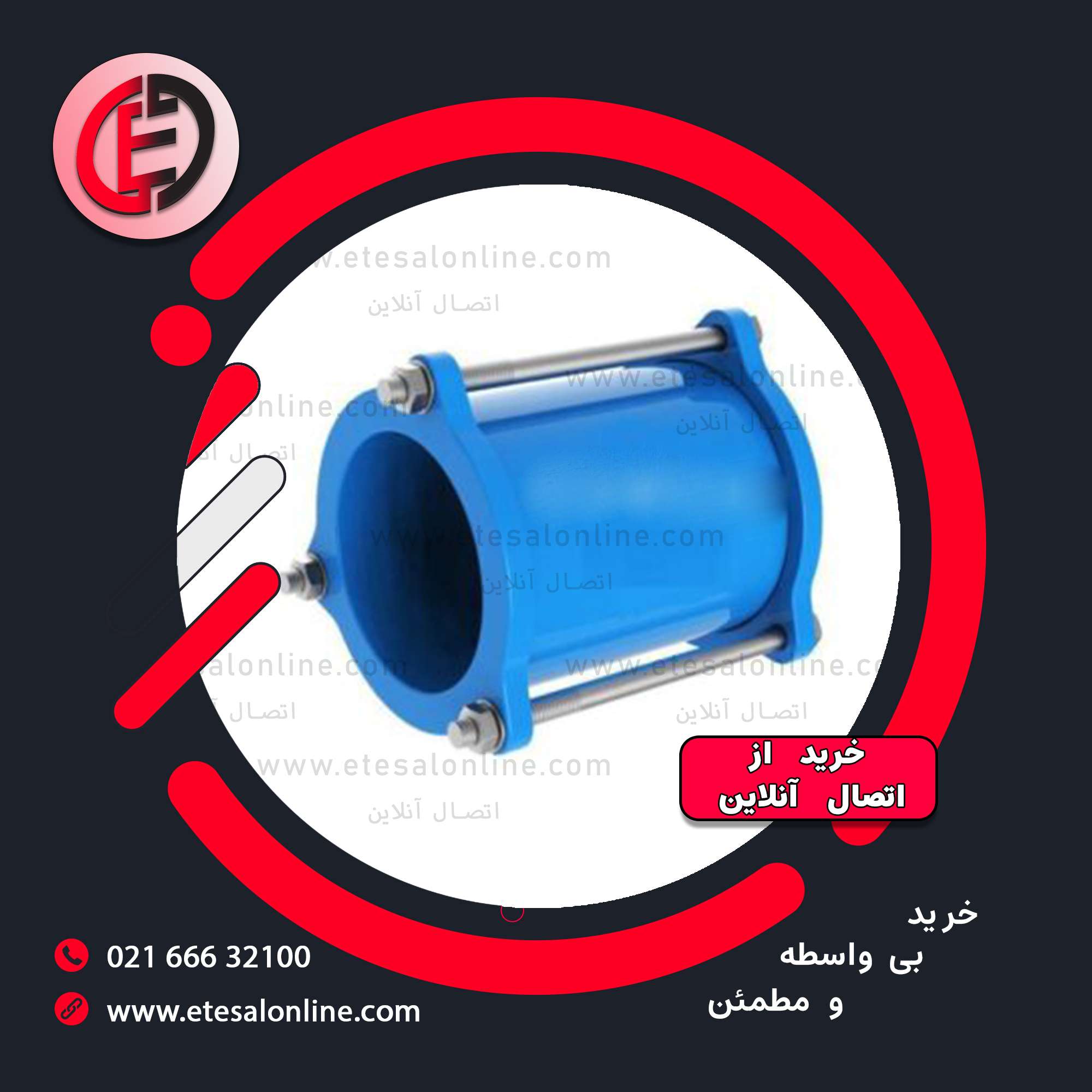

اجزاء ژوئن چدنی :
- بدنه اصلی: این قسمت شبیه لوله است و ساختار اولیه را تشکیل می دهد.
- انتهای گوش حلقه ای برای مفاصل: دو انتهای گوش حلقه ای در دو طرف مفصل قرار دارند.
- واشر ضد آب: دو واشر ضد آب بین بدنه مفصل اصلی و لوله هایی که به هم متصل می کند قرار می گیرد. این واشرها در هر دو انتهای مفصل یافت می شوند.
- پیچ ها و مهره های مخصوص اتصال: این پیچ و مهره ها تمام قسمت های اتصال را محکم می کنند. با سفت کردن مهره ها و استفاده از واشر، اتصال ضد آب می شود.
نحوه نصب ژوئن چدنی :
- با بریدن و تمیز کردن کامل انتهای لوله ها شروع کنید.
- پیچ ها و مهره ها را باز کنید تا اتصال چدنی را در یکی از لوله ها قرار دهید.
- لوله دیگر را نیز داخل محل اتصال قرار دهید.
- لوله ها را طوری تنظیم کنید که حداقل فاصله بین آنها وجود داشته باشد و مطمئن شوید که از حد استاندارد تجاوز نمی کند تا عملکرد اتصال را مختل نکنید.
- پیچ ها و مهره ها را با فشار مناسب سفت کنید تا آب بندی لازم ایجاد شود.
- جریان مایع را باز کنید تا از ضد آب بودن مفصل اطمینان حاصل کنید.
توجه: گاهی اوقات، ممکن است لازم باشد اجزای اتصال را دوباره باز کرده و دوباره به لوله ها وصل کنید.
انواع اتصالات چدنی:
اتصالات چدنی بر اساس مواد مورد استفاده به دو نوع اصلی تقسیم می شوند: اتصالات چدن داکتیل و اتصالات چدن خاکستری. علاوه بر این، بر اساس لوله هایی که به یکدیگر متصل می شوند، می توان آنها را به انواع زیر تقسیم کرد:
- اتصالات لوله چدن داکتیل
- اتصالات لوله پلی اتیلن
- اتصالات لوله آزبست
اتصالات چدنی نیز بسته به نیاز خاص شما در طول های مختلفی مانند 20 سانتی متر یا 30 سانتی متر وجود دارد.
